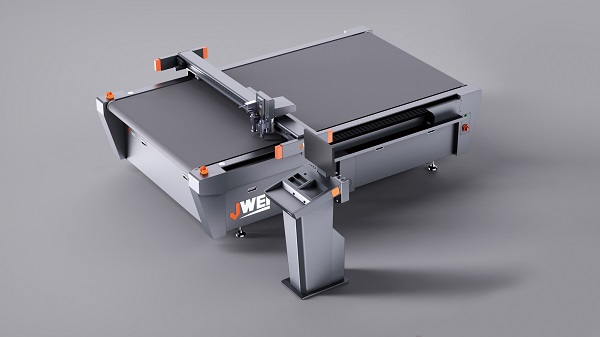

JWEI SC1325 — это профессиональный планшетный режущий плоттер (каттер) с широкими возможностями, предназначенный для высокоточной обработки листовых материалов. Оборудование производится компанией JWEI, ведущим китайским производителем с опытом работы с 1993 года.

Серия SC, представляющая собой комплексную модернизацию классической модели CB03Ⅱ, отличается исключительным соотношением цены и качества и подходит для 99 % сценариев использования, удовлетворяя повседневные потребности пользователей среднего уровня. Новая серия SC, полностью обновленная версия проверенной временем модели, отличается инновационным подходом и опирается на мощный научно-исследовательский потенциал JWEI.

Устройство представляет собой универсальный комплекс, который может комплектоваться различными режущими инструментами (осциллирующий нож, биговка, фрезер), что позволяет использовать его для резки картона, гофрокартона, пластиков (ПВХ, акрил), пенокартона, винила, алюминиево-пластиковых панелей, композитных материалов, магнитных наклеек и многое другое. Также выполняет фрезеровку, полировку, снятие фаски, гравировку и другие операции в рамках одного рабочего процесса.

 Благодаря наличию CCD-камеры плоттер способен выполнять контурную резку по предварительно нанесенным меткам, что делает его незаменимым в рекламном и упаковочном производствах.

Благодаря многофункциональной инструментальной головке для быстрой замены и автоматизированной системе смены инструмента время простоя сведено к минимуму, а точность обработки максимальна. Усовершенствованный чип управления движением обеспечивает сверхточное управление с задержкой 0,00015 с, что повышает скорость резки на 33 % по сравнению с предыдущими моделями CB.

Мощная вакуумная система обеспечивает тройную фиксацию материала для его сохранности, а технология шумоподавления снижает уровень звука до 64 дБ. Модель SC1625 с элегантным многоугольным промышленным дизайном создана для работы в сложных условиях, где скорость, точность и эффективность имеют решающее значение.

• Сверхбыстрая резка: скорость до 1800 мм/с для высокой производительности

• Универсальная функциональность: фрезерование, полировка, снятие фасок и гравировка на одном станке

• Автоматическая смена инструмента: сокращает время простоя и повышает точность

• Прецизионное управление движением: запатентованный чип с ультраточным перемещением за 0,00015 секунды

• Мощный компрессор и низкий уровень шума: тройная мощность всасывания при низком уровне шума — 64 дБ

Два посадочных места под инструмент, быстрое вставное крепление, легкая замена инструментов ("plug and play"). Автоматическое распознавание установленного инструмента (в современных моделях). Инструменты фиксируются вставным способом — замена занимает секунды без использования ключей. Объединяет функции резки, биговки, черчения, фрезерования и др. Позволяет одновременно установить два разных инструмента (например, осциллирующий нож и фрезу) и быстро переключаться между ними.

Инфракрасный датчик (световой барьер), высокая скорость реакции, безопасность и надежность

Вакуумный прижим

Современная сервосистема, линейные направляющие, синхронные ремни, ходовые винты

Рабочий стол может быть фиксированный (Fixed tabletop) или конвейерный (Rolling tabletop) В базовой комплектации - Конвейер (прокатный стол)

Выбор между фиксированным и прокатным столом зависит от того, какие материалы вы планируете обрабатывать чаще всего.

•              Fixed tabletop — оптимальный выбор, если ваш основной бизнес — это рекламное производство (резка акрила, композитных панелей, ПВХ, картона для объемных букв и вывесок) или изготовление упаковки из жестких материалов. Он даст вам наилучшую точность.

•              Rolling tabletop стоит рассмотреть, если в работе преобладают текстильные материалы, пленки или вы планируете обрабатывать как рулоны, так и листы, и вам важна скорость загрузки

Электрический осциллирующий инструмент (виброрезак)

Это основной режущий инструмент, рекомендуемый для большинства задач. Оснащен высокочастотным двигателем Maxon (премиум-бренд) и твердосплавными (из вольфрамовой стали) лезвиями.

•              Двигатель: Высокочастотный Maxon (встроенный)

•              Скорость вращения: до 18 000 об/мин

•              Тип лезвий: Закаленные, из вольфрамовой стали (специальная разработка)

•              Легко режет твердые и толстые материалы

•              Высокая скорость резки

•              Чистые, гладкие края (без заусенцев и ворса)

•              Гофрокартон

•              Сотовые панели (Honeycomb board)

•              KT Board (пенокартон / вспененный ПВХ)

•              PVC пенокартон (жесткий ПВХ)

Более простой нож для быстрой резки тонких материалов.

•              Максимальная толщина материала: до 5 мм

•              Скорость резки: выше, чем у осциллирующего инструмента (за счет более простой кинематики)

•              Тонкие пластики

•              Бумага и картон

•              Пленки

Специализированный инструмент для резки только верхнего слоя материала, не прорезая подложку.

•              Самоклеящиеся этикетки

•              Печатные самоклеящиеся пленки (наклейки, стикеры)

•              Высокоточная система позиционирования с камерой

•              Легкая резка даже самых сложных контурных форм

•              Идеален для производства наклеек сложной формы

Инструмент для предварительной биговки (продавливания канавок сгиба) гофрокартона.

•              Комбинация больших и малых колес

•              Анти-трещинный эффект (предотвращает разрыв материала на сгибе)

•              Гофрокартон

•              Цифровое макетирование (прототипирование упаковки)

•              Мелкосерийное производство

Инструмент позволяет создавать V-образные вырезы под разными углами. Необходим для сложных упаковочных конструкций и дизайнерских элементов.

Чертежный инструмент (перо, карандаш) — для нанесения разметки, чертежей, контуров

Продуманная система защиты оператора и оборудования.

•              Датчики: Встроенное инфракрасное световое заграждение (infrared light grid)

•              Реакция: Высокая чувствительность, мгновенное срабатывание

•              Дизайн: Простой и элегантный, не загромождает рабочее пространство

•              Обеспечение личной безопасности оператора

•              Защита оборудования от аварийных ситуаций

Отдельная стойка управления, которая не требует подключения к внешнему компьютеру (хотя место для ПК предусмотрено).

•              Сенсорный экран (человеко-машинный интерфейс — HMI)

•              Кнопка аварийной остановки (Emergency Stop)

•              Удобный и интуитивно понятный интерфейс

•              Быстрая настройка различных параметров резки

•              Возможность установки ПК на той же стойке (экономия места)

Обеспечивает гибкую и стабильную передачу данных.

•              Гибкость: Легкая интеграция в производственную сеть

•              Стабильность: Надежная передача больших объемов данных

•              Масштабируемость: Возможность расширения автоматизации

•              Удаленное обслуживание: Поддержка удаленных обновлений и диагностики

•              Сетевое управление: Управление станком и доступ к файлам через локальную сеть (LAN)

Высокотехнологичная конструкция рабочего стола, заимствованная из аэрокосмической отрасли.

•              Материал: Алюминиевые сотовые панели (аэрокосмического качества)

•              Покрытие: Войлок (фетр)

•              Высокая прочность и устойчивость к нагрузкам

•              Атмосферостойкость (не боится влаги и перепадов температур)

•              Идеально ровная поверхность

•              Устойчивость к деформации даже при тяжелых нагрузках

•              Внутренняя сотовая структура обеспечивает свободный поток воздуха (вакуума)

•              Опционально: зональный вакуумный прижим (зонная подача воздуха)

•              Мощный воздушный поток

•              Высокая сила прижима (фиксация материала на столе)

Система машинного зрения для работы с печатными материалами.

•              Быстрое и точное совмещение резки: Для печатных материалов (контурная резка по меткам)

•              Автоматическая настройка изображения: Система сама корректирует положение

•              Поддержка QR-кодов: Встроенный модуль классификации заданий на основе QR-кодов

•              Идеально для мелкосерийного производства разных партий

•              Автоматическая обработка различных типов заданий

•              Высокая точность для сложных контуров

На плоттере предусмотрены две лазерные указки (кресты) для более удобного и быстрого позиционирования материала. С помощью них можно быстро выставлять перпендикулярность листа, относительно осей плоттера. Одна указка находится на режущей голове, а вторая установлена левее, на специальной подвижной платформе. Движение платформы осуществляется по ширине станка (по оси X) и находится четко в одной плоскости, относительно указки, установленной на режущей голове. Основное предназначение данных указок — упрощение позиционирования материала, в котором необходимо произвести резку по уже напечатанному изображению. Для этого при печати, по краям листа, делают специальные метки в виде крестов. По ним производится выставление материала на столе планшетного режущего плоттера.

 Эта конфигурация представляет собой полноценный автоматизированный раскройный комплекс, способный работать как с рулонными, так и с листовыми материалами, обеспечивая высокую точность, безопасность и производительность.

Инструмент предназначен для создания V-образных канавок (биговки) на плотном сером картоне. Позволяет аккуратно сгибать материал под углом, не ломая его.

Область применения:

•              Переплетный картон

•              Упаковочный картон

•              Твердый серый картон

Специализированный инструмент для создания пазов в картоне, используемом для изготовления фоторамок и паспарту. Имеет адаптивную поверхность и защиту от сквозного прорезания.

Особенности:

•              Адаптивная поверхность (следит за неровностями материала)

•              Анти-пробивная защита (не прорезает насквозь)

•              Идеален для картона фоторамок

Аналогичен позиции №2, но с уточнением — специализирован именно для массового производства фоторамок и багетных изделий.

Инструмент для высокоточной резки пеноматериалов. Работает по принципу осцилляции (вибрации).

Характеристики:

•              Амплитуда вибрации: 2 мм

•              Максимальная толщина реза: до 50 мм

Поддерживаемые материалы:

•              EPP (вспененный полипропилен)

•              Жемчужный вата (пенополиэтилен)

•              EVA пена (этиленвинилацетат)

•              Губка (поролон)

В нем интегрированы функции полной и частичной резки режущих инструментов, повышая точность и эффективность.

Рекомендуется для резки таких материалов, как картон, резина и т. д., толщиной 0,1-5 мм

Инструмент с вращающимся лезвием для резки текстильных материалов.

Характеристики:

•              Несколько вариантов лезвий (под разные типы тканей)

Область применения:

Легкая промышленность - Однослойные и ограниченно многослойные ткани (трикотаж, тканные материалы)

Композиты - Сухая углеродная ткань (карбон)

Рекламная индустрия - Флажная ткань, художественный холст, основовязаные ткани

Мощный фрезерный модуль для обработки твердых материалов.

Технические характеристики:

•              Мощность: 350 Вт (низкое энергопотребление)

•              Скорость вращения: до 20 000 об/мин

•              Максимальная толщина обработки: до 20 мм

Поддерживаемые материалы:

Акрил (оргстекло) до 20 мм

Алюминиевые композитные панели

ABS пластик

Пенокартон высокой плотности HDPE / жесткий ПВХ

МДФ (MDF)

Древесноволокнистая плита

Тонкие алюминиевые листы

Мягкий металл

Система автоматического позиционирования и распознавания для полностью автоматизированного раскроя.

Принцип работы:

Захват изображения: Камера, установленная сверху, фотографирует материал.

Распознавание: Система автоматически генерирует файлы раскроя на основе выделения контуров (image extraction).

Автоматическая резка: Плоттер самостоятельно выполняет процесс резки.

Непрерывная работа: Поддерживает режим "рулон-на-рулон" (roll-to-roll) — непрерывную подачу материала и резку без остановки.

Преимущества:

•              Полная автоматизация рабочего процесса

•              Высокая точность позиционирования

•              Идеально для печатной продукции (контурная резка по меткам)

•              Автоматическое создание управляющих программ

Этот набор инструментов делает раскройный плоттер универсальным производственным комплексом, способным заменить несколько отдельных станков.

Сортировка с проекционной подсветкой

Оснащение приёмным столом длиной 2,5 м. Это упрощает обработку небольших и разнородных заказов в рекламной индустрии.

Материалы:

Алюминиевые композитные панели (Aluminum Composite Panel) — для наружной рекламы, фасадных работ и облицовки.

КТ-плита (или пенокартон / вспененный ПВХ) KT board

Магнитный винил (или просто магнит) Magnetic

Сотовые панели/пластик (Honeycomb board) — для легких конструкций, дисплеев, выставочных стендов.

Пена EVA (EVA foam) — для упаковки, спортивного инвентаря, детских игрушек, амортизирующих прокладок.

Акриловые листы толщиной до 20 мм (20mm Acrylic board) — для изготовления вывесок, POS-материалов, элементов декора.

Картон 3 мм. 3mm. cardboard

Пенокомпозитная ткань / Вспененный композитный текстиль 30 мм.

Материал, состоящем из слоя пены (вспененного полимера) толщиной 30 мм, ламинированного тканью с одной или двух сторон.

Область применения:

•              Спортивные маты и коврики

•              Мягкие элементы экипировки

•              Звукоизоляционные панели

•              Упаковка для хрупких предметов (чехлы, ложементы)

•              Ортопедические изделия

Как режется:

•              Используется Electric Foam Cutting Tool (инструмент для резки пены с осцилляцией 2 мм)

•              Чистый рез без сдавливания материала

•              Тканевый слой не расслаивается

Прорезка пазов под углом 45° в сером картоне

Создание V-образных пазов (канавок) под углом 45 градусов в плотном сером картоне. Это классическая задача для производства качественных переплетов и упаковки.

Область применения:

•              Переплеты книг (твердый переплет)

•              Подарочная упаковка (коробки с ровными углами)

•              Папки с твердой обложкой

•              Шкатулки и футляры

Как выполняется:

•              Специализированный V-CUT Tool (V-образный нож)

•              Угол 45° обеспечивает идеальное сгибание под 90°

•              Картон не ломается на сгибе

Прорезка пазов под углом 45° в сотовом пластике / сотовом картоне

Аналогичная операция, но для сотовых панелей — легких, но прочных материалов с сотовой структурой.

Область применения:

•              Выставочные стенды

•              Легкие конструкции для мероприятий

•              POS-материалы

•              Мебель для выставок

•              Декорации

Как выполняется:

•              V-CUT Tool с настройкой под сотовую структуру

•              Создание паза под 45° для последующего сгибания

Область применения:

•              Производство упаковки (коробки, лотки, вкладыши)

•              Прототипирование упаковки (digital sampling)

•              Мелкосерийное производство

•              POS-материалы (рекламные стойки из картона)

Базовая комплектация станка JWEI SC1325:

•              Конвейер (прокатный стол)

•              Видеокамера для автоматического позиционирования

•              Головка для двух инструментов (двухместная инструментальная головка)

•              Перьевая головка (для черчения)

•              Лазерные указки — 2 шт. (для ручного позиционирования)

•              Система безопасности (датчик приближения и аварийная остановка)

•              Вакуумный стол с регулируемыми зонами и вакуумный насос

•              Сенсорная панель управления

•              Шумопоглотитель (шумозащитный кожух)

•              Воздушный компрессор

•              Программное обеспечение с электронным ключом (лицензионный ключ)

•              Универсальный режущий инструмент JWE Universal Cutting Tool Centered (UCT)

•              Электрический осциллирующий инструмент JWEI Oscillating Cutting Tool (EOT) 1мм.

•              Инструмент для надсечки и резки JWEI KISS-CUT Tool (KCT)

•              Инструмент для угловой резки JWEI V-CUT Tool (VCT) для сотового картона

•              Биговальный инструмент JWEI Creasing Tool (CWT)

Стандартные размеры рабочих столов: 1600х2500/1300х2500/1800х2500 мм.

Настраиваемая рабочая область

Модульная конструкция с возможностью стыковки позволяет быстро подобрать необходимый размер.

Если нужно адаптировать под техническое описание или спецификацию — дайте знать

Технические характеристики JWEI SC1325

Общие параметры

•              Рабочее поле (макс.): 1300 × 2500 мм

•              Тип стола: Вакуумный, зональный (6 зон)

•              Максимальная толщина материала: До 50 мм

•              Вес оборудования: ~810 кг

•              Габариты (Д×Ш×В): 3570 × 2204 × 1330 мм

Скорость и точность

•              Максимальная скорость резки: 1800 мм/с

•              Точность позиционирования (повторяемость): ±0,05 мм

•              Частота колебаний осциллирующего ножа: 18 000 кол/мин (базовая), до 23 000 кол/мин (опционально)

•              Разрешение сервопривода: ±0,01 мм

•              Твердость обрабатываемых материалов (по Шору): До 87 ед.

Оснащение и инструменты

•              Количество инструментальных голов: 2 держателя с быстрой сменой

•              Основные инструменты: Осциллирующий нож, универсальный нож, модуль биговки, V-образный нож, пишущий блок.

•              Опциональное оснащение: Фрезерный модуль (350 Вт), гравировальный инструмент, перфоратор, инструмент для резки вспененных материалов, пробойник отверстий.

•              Система позиционирования: CCD-камера (для контурной резки), 2 лазерные указки (на каретке и платформе).

Управление и интерфейсы

•              Панель управления: Сенсорная выносная панель

•              Подключение к ПК: Ethernet

•              Системы безопасности: Инфракрасные датчики по периметру, аварийная кнопка остановки

•              Уровень шума при работе: ~64 дБ

Электропитание

•              Номинальное напряжение: 380 В (±10%)

•              Потребляемая мощность: ~9,5 кВт

•              Полная мощность: 12,4 кВА
